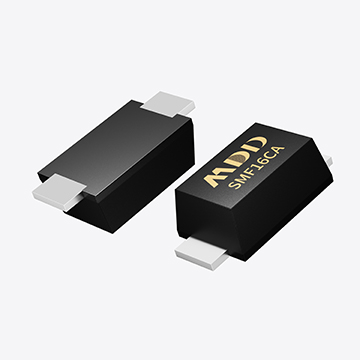

MDD瞬態電壓抑制二極管（TVS）作為電路防護的核心器件，廣泛應用于通信接口、電源輸入以及各種敏感電路的浪涌與靜電防護。然而，在實際項目中，工程師經常遇到“TVS器件選型合理，但防護效果不理想”的情況。造成這一差異的主要原因之一，就是安裝位置不當。TVS的作用機制決定了其必須快速、直接地吸收和分流瞬態能量，因此，合理的安裝位置對于保護效果至關重要。

一、TVS應靠近干擾源布置
TVS的主要任務是在瞬態電壓進入電路之前將其鉗位。若TVS距離干擾源過遠，瞬態能量會先在走線上傳播，產生寄生電感與電壓尖峰，導致保護不及時，甚至讓敏感器件先一步受損。例如，在USB接口或以太網接口的設計中，TVS應盡可能靠近接口插座焊盤放置，縮短保護器件與外部引腳的距離，才能在干擾進入電路前迅速鉗位。

二、走線長度與寄生效應的影響
瞬態電壓的上升沿往往非常陡峭，走線中哪怕僅有幾毫米的長度都會引入不可忽視的寄生電感。這些寄生電感會使得TVS導通時出現電壓過沖，導致實際鉗位電壓明顯高于器件規格。FAE在現場常常遇到的案例是：客戶選用的TVS本身足夠強大，但由于與接口之間隔了長走線或過孔，最終測試時仍無法滿足ESD標準。因此，布線設計中要強調“越短越好、越直越好”，避免不必要的彎折和過孔。

三、電源防護與負載端位置選擇
在電源輸入防護中，TVS的安裝位置也存在爭議。原則上，TVS應靠近電源入口端，以第一時間吸收外部浪涌能量，并與保險絲、壓敏電阻（MOV）等器件形成多級防護。但在部分高功率系統中，為了防止干擾耦合到內部，還需要在負載端增加局部TVS，形成分布式防護。換言之，安裝位置要結合電源拓?fù)浜湍芰總鲗?dǎo)路徑，做到“入口粗防護，關鍵節點精防護”。

四、與濾波器件的配合
在高速信號接口上，TVS常與共模電感、電容器一起構成ESD/EMI抑制方案。此時，TVS通常應放在接口與濾波元件之間，優先承受瞬態沖擊，再由濾波網絡抑制高頻干擾。若位置反了，可能導致浪涌能量直接加在電感電容上，引發元件失效或降低濾波效果。

五、差分高速接口的特殊考量
對于USB3.0、HDMI、PCIe 等高速差分線，除了“靠近接口”的要求，還必須考慮信號完整性。TVS的安裝位置若不合理，可能在走線阻抗上引入不連續，導致反射和眼圖閉合。因此，工程師需要選擇低電容TVS，并盡可能將其并聯于走線兩端，保持差分線對稱性和走線等長，減少對信號傳輸?shù)钠茐摹?/span>

六、實際設計的平衡點
有些情況下，TVS無法做到離接口無限近，比如受限于封裝尺寸、過孔位置或散熱需求。此時，可以通過優化PCB布局來折中：例如將TVS布置在接口背面，通過過孔直接連接至信號引腳；或在接口與TVS之間增加地平面回流路徑，降低寄生電感的影響。這些都是FAE在支持客戶時常用的經驗技巧。


MDD辰達半導體的TVS的防護能力不僅取決于器件本身的參數，更依賴于其在系統中的安裝位置。正確的做法是：接口保護貼近接口、電源保護靠近入口、高速接口兼顧信號完整性。忽視這些原則，往往會出現“器件選得對，效果卻不佳”的困境。只有把握安裝位置與布線規則，結合整體防護方案進行設計，才能充分發揮TVS的作用，為電子系統提供穩定可靠的屏障。
