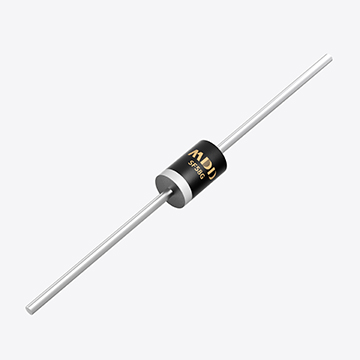

在高頻、高壓或快速切換的電源系統中，MDD辰達半導體的超快恢復二極管因其反向恢復時間（Trr）短、開關速度快，被廣泛應用于開關電源、逆變器、DC-DC變換器和電機驅動等電路。然而，設備在通電、負載突變或異常工況下容易出現浪涌電流（Inrush Current）現象，這對超快恢復二極管提出了嚴峻挑戰。若未進行充分的浪涌電流管理，極易導致器件性能劣化、熱擊穿乃至徹底失效。本文將系統解析浪涌電流對超快恢復二極管的損傷機理、典型場景及工程防護策略，助力工程師提升設計可靠性。

一、浪涌電流對器件的危害
浪涌電流是指短時間內出現的遠大于額定工作電流的沖擊電流。超快恢復二極管通常用于承受高速電壓變化，內部結溫上升速度快，熱容量相對有限，因此對瞬時大電流極為敏感。
當浪涌電流沖擊器件時，主要產生以下幾類損傷：
結溫驟升：浪涌電流通過PN結產生大量瞬時熱量，可能導致結溫超過最大允許值（Tj_max），造成硅芯片熱擊穿。
焊接材料疲勞：芯片與引線框架間的焊點或銀膠在高溫急冷過程中反復應力疲勞，導致內部開路或接觸不良。
封裝裂紋：塑封體熱膨脹不均可能引發器件開裂，尤其在大電流高溫沖擊下更為顯著。
反向恢復損傷加?。浩骷幱趯ɑ謴瓦^程中，若遭遇浪涌電流，反向恢復電流（Irr）將急劇上升，放大dv/dt應力，提升反向雪崩風險。

二、典型應用場景中的浪涌挑戰
DC輸入電容初次充電：如開關電源通電瞬間，大容量電解電容充電形成短路效應，浪涌電流高達額定電流的10倍以上。
電機驅動瞬時負載變化：電動工具或EV控制器快速加減速過程中，電感反電動勢突變，形成異常電流峰值。
繼電器接觸抖動或負載短路：誤操作或故障情況下二極管暴露在異常電流沖擊下，極易導致器件過熱失效。


三、防護策略與設計建議
為提升超快恢復二極管的抗浪涌能力，應從器件選型、電路結構與熱管理三方面綜合優化：
器件選型優化
選擇具備高浪涌耐量（IFSM）參數的型號，確認浪涌能力＞最大系統沖擊電流；
注意平均正向電流（IF(AV)）與最大結溫（Tj_max）匹配，適當冗余設計；
選用浪涌耐量更強的外延型結構或合適的鈍化工藝芯片。
電路設計提升
在輸入端并聯NTC熱敏電阻或浪涌限制器，緩解電容充電帶來的沖擊電流；
在二極管并聯TVS或RC吸收網絡，提高浪涌抑制與浪涌響應速度；
多管并聯分擔浪涌負荷時，需匹配分流電阻或進行溫度、布局優化，避免電流集中。
熱設計強化
優化銅箔散熱、加裝鋁基板或散熱片，提升器件熱擴散能力；
使用熱仿真工具評估浪涌期間瞬態熱阻（Zth）變化；
留有足夠安全余量，降低熱累積風險，避免在Tj高位運行。

MDD辰達半導體的超快恢復二極管作為高速整流的核心器件，在浪涌電流沖擊下存在嚴重失效風險。FAE在設計支持過程中，應協助客戶評估浪涌場景、識別風險點，并結合器件特性和系統需求進行多維度優化設計，從而實現系統穩定性與器件壽命的雙贏。在實際選型與驗證中，不妨配合浪涌測試儀或熱電耦數據采集系統進行聯合測試，為終端產品提供更加堅實的電力保障。
