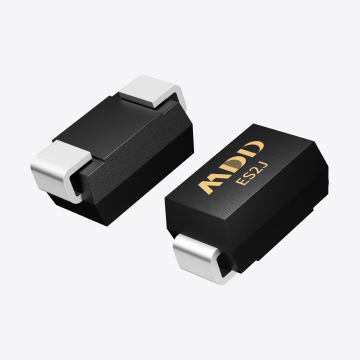

在現代電力電子系統中，MDD超快恢復二極管廣泛應用于高頻整流、電機驅動、電源逆變器等領域。其主要優勢在于極短的反向恢復時間（Trr），能有效降低反向恢復損耗與EMI干擾。然而，若在設計階段忽視熱管理，往往會導致器件過熱，最終引發性能下降甚至徹底失效。本文將從熱設計不足的角度出發，分析超快恢復二極管在應用中可能遇到的熱失效問題及其解決策略。

一、超快恢復二極管的熱特性
超快恢復二極管在高頻、高壓、大電流工作條件下，會產生較大的功耗，其中包括導通損耗和反向恢復損耗。這些損耗最終轉化為熱量積聚在器件內部。若散熱路徑設計不良或器件熱阻偏高，結溫將迅速升高，甚至超過其最大額定結溫（通常為150℃~175℃）。高結溫不僅降低二極管的壽命，也可能導致漏電流急劇上升、擊穿電壓下降、反向恢復性能惡化等問題。

二、常見熱設計不足問題
散熱片設計不合理
在高功率應用中，若未搭配足夠面積或合適材料的散熱片，器件產生的熱量將難以及時傳導至環境中，導致結溫升高。
PCB熱設計薄弱
部分工程設計中忽略了PCB的熱導能力，如未加大銅箔面積、未設置熱過孔（Thermal Via），導致熱量堆積在焊盤處，影響器件散熱效率。
封裝選型不當
例如，在中大功率場合仍采用DO-41、SMA等小封裝器件，而非TO-220、TO-247等帶有散熱片的封裝，封裝本身的熱阻高，容易導致器件過熱。
環境溫度與通風不良
系統工作環境溫度過高或散熱風道設計不當，也會直接影響器件的熱平衡，尤其在封閉電源系統中更為常見。

三、過熱失效表現與危害
熱設計不足可能引發以下失效模式：
封裝鼓脹或開裂：持續高溫導致封裝材料老化或脫膠。
焊盤脫落或虛焊：器件反復熱循環導致焊接點疲勞。
性能劣化：反向漏電流升高、Trr增大、浪涌能力下降。
徹底擊穿：超過最大結溫后出現熱擊穿，器件短路或開路。
這些問題不僅影響電路的效率與穩定性，還可能造成系統保護誤動作或直接損壞主控與負載。

四、熱設計優化建議
選型階段注重?zé)嶙鑵?shù)
關注結-殼熱阻（RθJC）、結-環境熱阻（RθJA），優先選擇熱阻低、封裝大的器件。
提升PCB散熱能力
增加銅層厚度與面積，優化熱通孔排布，確保熱量有效向外傳導。
合理配置散熱片與風冷系統
在高功率應用中搭配鋁散熱器，并預留風冷風道，以增強對流換熱。
進行熱仿真與溫升測試
使用熱仿真軟件輔助布局布線，確保器件結溫始終在安全范圍內。
考慮動態工作條件
特別在脈沖、大電流或浪涌場景下，適當放寬熱容與過載能力的安全裕度。

MDD辰達半導體超快恢復二極管在高頻應用中具有不可替代的作用，但其穩定運行高度依賴于有效的熱設計。熱設計不足將導致結溫過高，進而造成一系列性能與可靠性問題。作為FAE或電源設計工程師，必須在選型、PCB設計、封裝選擇、系統散熱等多個維度綜合考慮，才能確保器件在實際應用中高效、安全、穩定地運行。
