熱管理不是后補救，而應在器件選型、布局、控制策略階段前置。以下提供一套便于落地的FRD熱設計流程，適用于SMPS、PFC模組、LED驅動與工業逆變類應用。

一、設計流程總覽
負載條件 → 功耗估算 → 器件熱參數 → PCB/散熱結構 → 仿真校核 → 樣機熱驗證 → 量產監控。

二、初始功耗快速估算
獲得工作波形：I_F(rms)、I_F(avg)、峰值 V_R、fs。
數據手冊查典型 V_F(@IF,Tj) 與 Q_rr(@dI/dt,V_R)。
粗估：

若 fs>100kHz，P_rr 不容忽視。

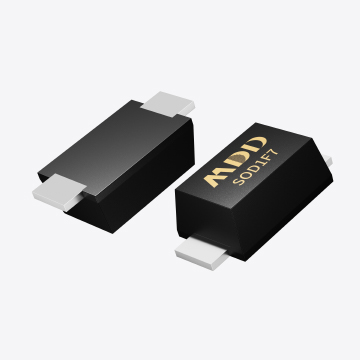

三、封裝與熱路徑選擇

選擇時同步檢查 R_θJC、R_θJL、最大Tj、浪涌 IFSM。

四、PCB散熱與焊盤工程
大銅面+多層熱 via：焊盤下通孔 ?0.3–0.5mm，1mm節距至地銅/電源銅面。
熱擴散指引銅：從引腳泵熱到大片銅區；避免窄頸瓶頸。
熱獨立區：與溫度敏感IC隔離 ≥3mm，必要時開槽隔熱。
焊盤空洞控制：回流工藝中空洞率<25%更穩。

五、驅動與波形控制減熱
降低 dI/dt 峰值可減少 Q_rr 有效能量；
適度延長死區，避開硬反向恢復；
輕載進入突發/跳脈沖模式，減平均功耗。

六、熱仿真與驗證
仿真階段： 使用熱-電協同模型（SPICE損耗+FloTHERM/ICEPAK熱仿真），替代經驗估計。
樣機驗證：
熱電偶貼近焊盤底面；紅外補拍；
階躍負載升功率，記錄 Tj 推算；
高溫箱 + 滿載老化，篩查邊緣件。
Tj推算方法：測殼溫 T_case 或焊盤溫 T_pad，結合數據手冊 R_θJC / R_θJP。


七、量產階段熱一致性管控
抽測批次 V_F vs T 曲線，監控芯片尺寸漂移；
AOI + X-ray 檢查焊接空洞；
功率老化曲線歸檔，建立“溫升指紋庫”。

八、降額策略快速表


快恢復二極管熱失效往往不是單一參數導致，而是“功耗估計偏低 + PCB散熱不足 + 高頻恢復能量累積 + 浪涌事件”疊加的系統問題。FAE在支持客戶時，應推動數據手冊熱參數解讀 → 功耗建模 → PCB/散熱共設計 → 實測校準的閉環流程，才能將熱風險前移并量化控制。
