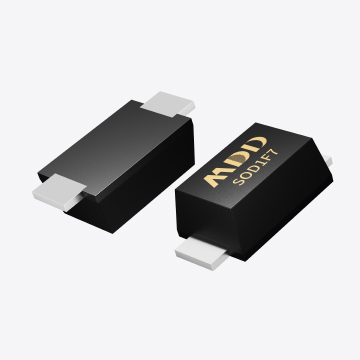

MDD辰達半導體的快恢復二極管的反向恢復時間是衡量其高頻特性與開關損耗的關鍵參數。在高頻開關電源、PFC電路、逆變器等應用中，Trr直接影響系統效率與EMI性能。因此，準確測量Trr對于器件選型和電路優化至關重要。

一、反向恢復時間Trr的定義
Trr是指二極管從正向?qū)顟B(tài)轉換為反向截止?fàn)顟B(tài)時，反向電流衰減至零所需的時間。
在反向切換過程中，PN結中的少數載流子需要通過反向電流清空，這一過程決定了Trr的長短。Trr越短，器件的反向恢復速度越快，開關損耗和EMI噪聲也相應減少。
Trr通常由以下兩部分組成：
儲存時間（TS）：載流子完全清除前，反向電流持續存在的時間。
衰減時間（TT）：反向電流從峰值衰減到零的時間。
因此，Trr = ts + tt。

二、測試所需設備
脈沖信號源：用于提供正反向電流激勵。
示波器（帶寬 ≥ 100MHz）：用于捕捉反向恢復波形。
高速電流探頭或電流取樣電阻：用于監測電流波形。
快恢復二極管測試電路：通常包含開關管（MOSFET/IGBT）和負載，以模擬實際工作狀態。

三、測試方法步驟
測試電路搭建
將待測二極管（DUT）與開關管串聯，接入電流取樣電阻（Rsense）以便通過電壓波形反推電流。示波器探頭分別接在二極管兩端和取樣電阻上。
施加正向電流
通過脈沖電流源或MOSFET導通，使二極管導通一段時間，以建立穩定的正向電流。通常選取測試電流 IF 在額定范圍內，如0.5A或1A。
反向切換
控制MOSFET快速關斷或反向加壓，使二極管由正向?qū)ㄇ袚Q到反向偏置。此時，二極管會產生一個峰值反向恢復電流（Irr）。
記錄波形
用示波器捕捉反向恢復電流波形，測量從電流反向開始到電流衰減至零的時間，即為Trr。
有些標準規定從峰值 Irr 衰減到10% Irr 時即算結束，可根據測試標準調整。
重復測試
在不同正向電流（IF）和反向電壓（VR）條件下重復測量，以獲得器件的完整 Trr 特性曲線。

四、注意事項
測試條件一致性：Trr對測試電流、反向電壓及溫度敏感，需嚴格控制條件。
避免寄生效應：測試電路中應盡量減少寄生電感和電容，以防波形失真。
高速示波器設置：應設置合適的采樣率與觸發條件，確保波形清晰可測。
數據對比：與器件數據手冊中的標準測試條件進行比對，評估實際器件性能。

五、總結
Trr測試是驗證快恢復二極管高頻性能的關鍵步驟。通過合理的測試電路和波形分析，工程師不僅能準確評估器件的反向恢復特性，還可為電路設計中減少開關損耗和EMI提供可靠參考。
